蒙華鐵路北起內蒙古西部，終至江西省吉安，線路途經地區大多地形條件復雜、特殊工點多、項目實施難度大，要求牽引供電系統建設過程中必須精細設計和施工，避免出現碰撞沖突等情況造成工程的返工和廢棄。蒙華鐵路建設采取綜合管理模式，牽引供電系統是其信息化管理的重要組成部分。牽引供電系統主要由牽引變電和接觸網組成，為電氣化鐵路的正常運營提供電源，其安全性、可靠性要求越來越高。蒙華鐵路作為世界上一次建成里程最長的重載鐵路，牽引供電系統運用了BIM技術，實現了牽引供電系統在工程建設階段的可視化和精確管理，大大降低了風險，在項目建設過程中還能進行數據存檔、運營維護階段全面記錄設備生命周期內的基本參數變化情況及設備運行狀態的準確反映，可為實現設備狀態預判提供數據支撐。

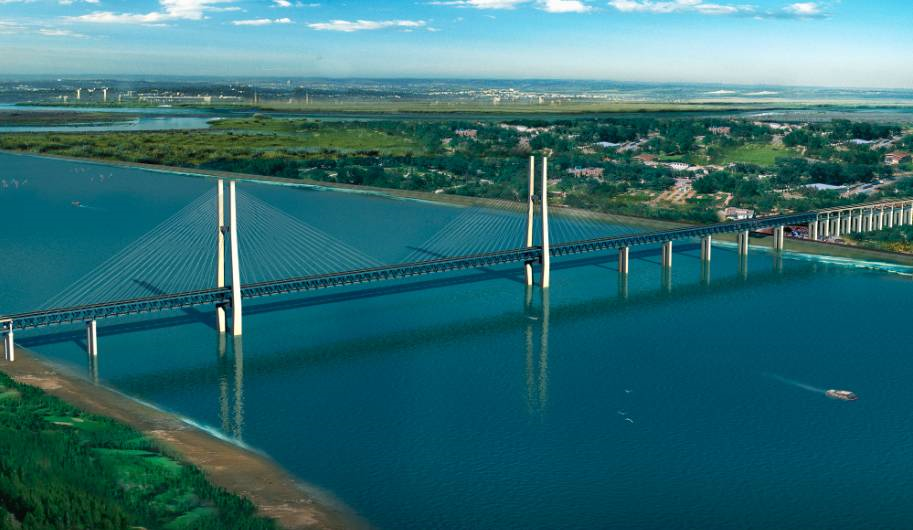

蒙華鐵路工程公安長江公鐵兩用特大橋
(一）工程設計
工程簡介
蒙華鐵路存在無砟軌道、有砟軌道、連續梁橋、簡支箱梁橋、T梁橋、單雙線隧道、隧道群等線路條件，線路條件復雜、形式多樣。接觸網專業與其他專業間設計接口多，采用傳統二維CAD設計難以精確表達蒙華鐵路復雜多樣條件下的接觸網設計，容易出現差錯，造成不必要的變更和工程浪費。當出現接觸網基礎遺漏、預留里程和基礎類型錯誤，支柱基礎距線路中心距離不足，聲屏障與接觸網墜砣、開關或下錨拉線等設施相互干擾，聲屏障基礎與接觸網基礎相互干擾，CP III樁與接觸網下錨補償墜砣相互干擾，隧道口附加線絕緣間隙不足，二維地形圖中確定的供電線路徑不通等典型情況時，應用BIM輔助設計技術，能有效解決采用二維CAD設計容易出現的差錯。

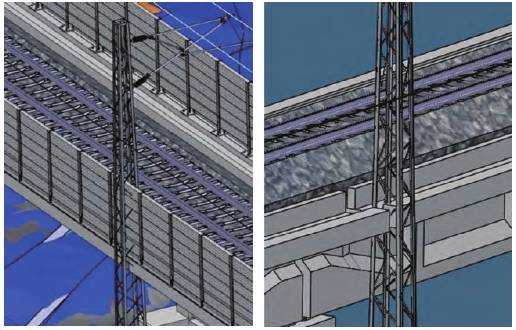

橋鋼柱與聲屏障、電纜槽干擾校驗?zāi)Ｐ?/p>
牽引變電
蒙華鐵路穿越毛烏素沙漠、黃土、鹽漬、山區等地形，地形條件復雜，所亭選址困難。BIM以3D技術為基礎，應用BIM輔助設計技術能全景顯示地形，并在所亭選址時更加全面直觀地準確判斷位置標高、場坪大小、出入所亭路徑、供電線牽出通路等，避免從二維等高線及標識的地貌中判斷不準確或容易出現偏差等問題。同時能節省現場勘查等人力物力，減少由于設計不精確導致重復征地拆遷等投資浪費，有利于工程建設質量及工程工期的保障，尤其在陜西省山區范圍內采用BIM輔助設計優勢更加明顯。

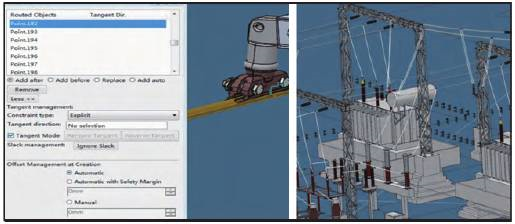

牽引變電所三維設計模型
（二）工程實施
設計交底
蒙華鐵路隧道群區段，地形條件復雜、橋隧相連，接觸網特殊安裝形式種類多樣，牽引變電所亭存在階梯形式特殊布置情況。采用BIM技術，在交底時均能實現可視化直觀展示，如工程概況全貌、接觸網關鍵部位的安裝、所亭布置形式、牽引變電關鍵設備的接線安裝、工程需要注意的細節等均可實現可視化，有效解決關鍵安裝細節部位無法直觀展現造成施工方對設計方案不能準確理解等問題。

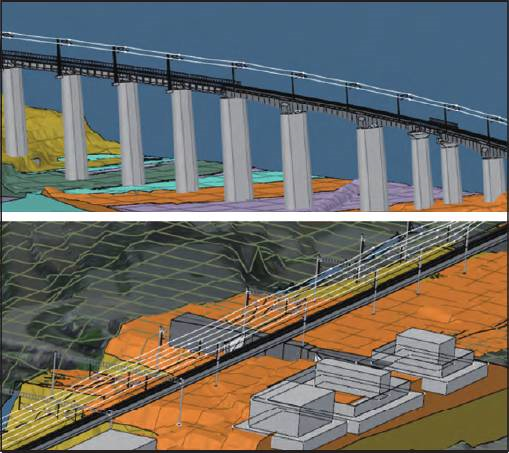

接觸網全景可視化交底
工程施工
工程設計階段采用BIM技術，可使設計過程中的所有參數與施工過程進行關聯。施工方在施工過程中通過關聯的設計技術參數，均能對施工工藝工法的確認、工程工期進度的模擬安排、物資采購的跟蹤管理、施工質量的檢查進行更加直接有效的把控。
接觸網系統由多種零部件現場組裝完成，每根支柱處的安裝參數不盡相同，采用BIM技術能實現對應每根支柱處精確接觸安裝參數的確定，實現安裝前的精確預配和物料的供應。對重點或特殊工點的現場安裝進行模擬，提前直觀地熟悉操作流程，利于提高安裝的準確性和工作效率。
細節可視化交底
蒙華鐵路站前與站后工程預留接口形式多，并且分布廣泛。如牽引變電設備洞室、接觸網支柱基礎的預留情況將直接導致設備型號或物料尺寸的定制。施工方在施工過程中，可以利用BIM輔助技術對接口預留進行校驗，能直觀有效地避免由于預留誤差過大導致設備選型不合理、反復調整施工等現象，減少物資損耗和反復工作量。

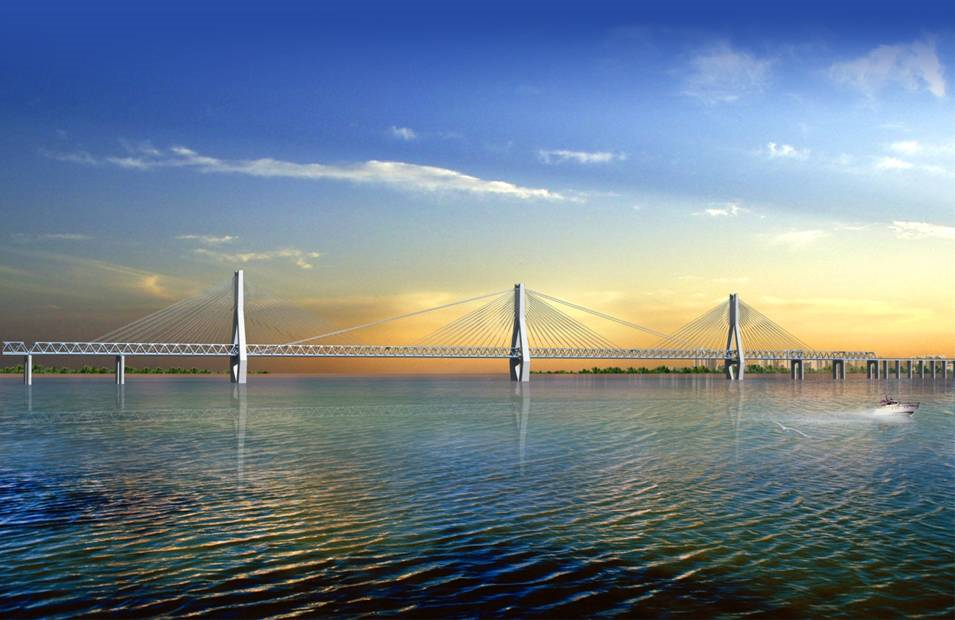

蒙華鐵路工程洞庭湖特大橋
運營維護
運營維護階段為了提高檢修效率，加快事故搶修速度，需要實現運營維護的精確化管理，接觸網一桿一檔、牽引變電設備一臺一檔是必然發展趨勢。接觸網一桿一檔數據信息中包含接觸網設備的基本參數，牽引變電設備一臺一檔中包含牽引變電各類型所亭的基本參數，工程建設中如采用BIM技術，這些參數均能準確存檔，在運營維護中采用合理的信息分類方式，能準確可視化提取，精度高，便于處理；維護或搶修的數據可隨時上傳、記錄，BIM信息為現場實時的真實反映。
蒙華鐵路建設采取綜合管理模式，按照綜合維修段進行維護管理，管理信息量大、信息種類繁多。工程建設過程中BIM數據的精確存檔和提取，有利于信息的精確分類和數據的準確定位，便于運營維護信息的標準化建設，實現有序、精準的運營維護管理。

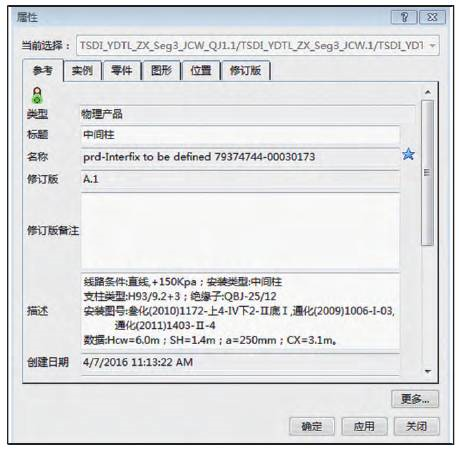

典型接觸網信息管理
BIM技術應用于鐵路牽引供電系統的工程設計、建設施工及運營維護的全生命周期管理，有利于提高工程建設的精細化、避免出現漏洞、保證工程建設質量，其基礎數據使綜合管理及運營維護的信息化更加精確。BIM技術在牽引供電系統的應用，必將為鐵路安全可靠運行提供強有力的保障。
